Padrão de entrada
Conheça os pontos essenciais.
O padrão de entrada de energia refere-se às especificações e características elétricas que definem a forma como a energia elétrica é fornecida e recebida em um sistema, equipamento ou instalação. Isso inclui aspectos como tensão, corrente, frequência, tipo de conexão (monofásica, bifásica, trifásica), e normas técnicas que garantem a compatibilidade e segurança do fornecimento de energia. O padrão de entrada de energia é fundamental para assegurar que os dispositivos funcionem corretamente e para evitar danos causados por incompatibilidades elétricas.

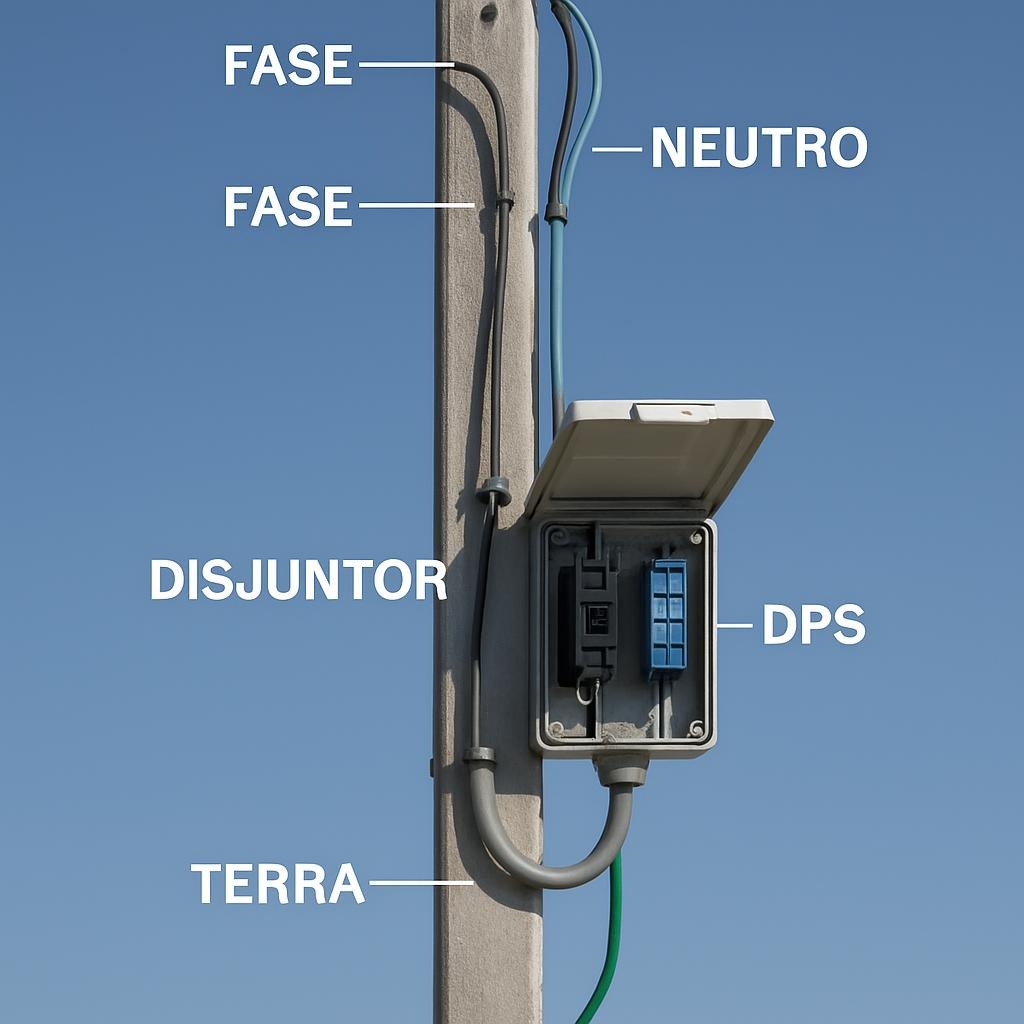

Fase
Fase na elétrica refere-se a um condutor pelo qual a corrente elétrica alternada circula, geralmente em sistemas de energia elétrica. Em sistemas monofásicos, há uma única fase e um neutro, enquanto em sistemas trifásicos, existem três fases, cada uma com uma corrente alternada defasada em relação às outras, o que permite uma distribuição mais eficiente de energia. A fase é fundamental para o funcionamento correto de motores, equipamentos e para a segurança das instalações elétricas.
Neutro
Neutro na elétrica é um condutor que serve como referência de potencial zero, permitindo o retorno da corrente elétrica ao ponto de origem no sistema elétrico. Ele é fundamental para o funcionamento correto dos circuitos, garantindo segurança e equilíbrio na distribuição de energia. Normalmente, o fio neutro está ligado ao terra no quadro de distribuição para estabilizar a tensão e evitar choques elétricos.
Disjuntor
O disjuntor é um dispositivo de proteção elétrica utilizado para interromper automaticamente o fluxo de corrente em um circuito quando ocorre uma sobrecarga ou curto-circuito. Sua principal função é proteger os condutores elétricos e equipamentos, evitar acidentes tais como, incêndios e danos ao sistema elétrico.
Ele funciona detectando correntes anormais que podem causar aquecimento excessivo nos condutores ou falhas no sistema. Quando essa corrente ultrapassa o limite pré-estabelecido, o disjuntor desarma, abrindo o circuito e interrompendo a passagem de eletricidade. Após a eliminação da falha, é possível religar o disjuntor manualmente.
Existem diferentes tipos de disjuntores, como os termomagnéticos, que combinam a proteção contra sobrecarga (ação térmica) e curto-circuito (ação magnética), e os disjuntores diferenciais, que também detectam fugas de corrente para proteger contra choques elétricos.
Em resumo, o disjuntor é um componente essencial para a segurança e o funcionamento correto das instalações elétricas, prevenindo danos e garantindo a integridade das pessoas e dos equipamentos.
DPS
O DPS (Dispositivo de Proteção contra Surtos) no sistema elétrico serve para proteger os equipamentos e a instalação elétrica contra surtos de tensão, que são aumentos súbitos e momentâneos na tensão elétrica. Esses surtos podem ser causados por descargas atmosféricas (raios), manobras na rede elétrica ou falhas internas no sistema. O DPS atua desviando ou limitando a energia do surto para a terra, evitando que essa energia danifique aparelhos eletrônicos, eletrodomésticos e outros componentes do sistema elétrico, aumentando a segurança e a durabilidade da instalação.
Aterramento
Aterramento na elétrica é um sistema de segurança que conecta partes metálicas de equipamentos elétricos ao solo. Sua função principal é proteger as pessoas contra choques elétricos, permitindo que a corrente elétrica seja desviada para a terra em caso de falhas, como curtos-circuitos. Isso evita acidentes e danos aos equipamentos, garantindo a segurança do ambiente elétrico.
Quais são os tipos e a finalidade do aterramento
O aterramento é um sistema utilizado para garantir a segurança elétrica, protegendo pessoas, equipamentos e instalações contra descargas elétricas, sobretensões e falhas no sistema elétrico. Os principais tipos de aterramento e suas finalidades são:
- Aterramento de proteção
- Finalidade: Proteger pessoas contra choques elétricos, direcionando correntes de falha para a terra, evitando que partes metálicas fiquem energizadas.
- Aterramento funcional
- Finalidade: Garantir o funcionamento correto de equipamentos elétricos e eletrônicos, estabilizando tensões e minimizando interferências eletromagnéticas.
- Aterramento de proteção contra descargas atmosféricas (SPDA)
- Finalidade: Proteger edificações contra os efeitos das descargas atmosféricas, conduzindo a corrente do raio para a terra de forma segura.
- Aterramento de equipotencialização
- Finalidade: Unificar o potencial elétrico entre diferentes partes metálicas e sistemas, evitando diferenças de potencial que possam causar choques ou danos.
Cada tipo de aterramento é fundamental para a segurança e o bom funcionamento das instalações elétricas, devendo ser projetado e executado conforme normas técnicas vigentes.
Altura Padrão
Esta seção oferece informações práticas sobre altura de quadro de distribuição, interruptores e tomadas, guiando você desde o planejamento até a execução com confiança.
Quadro de distribuição

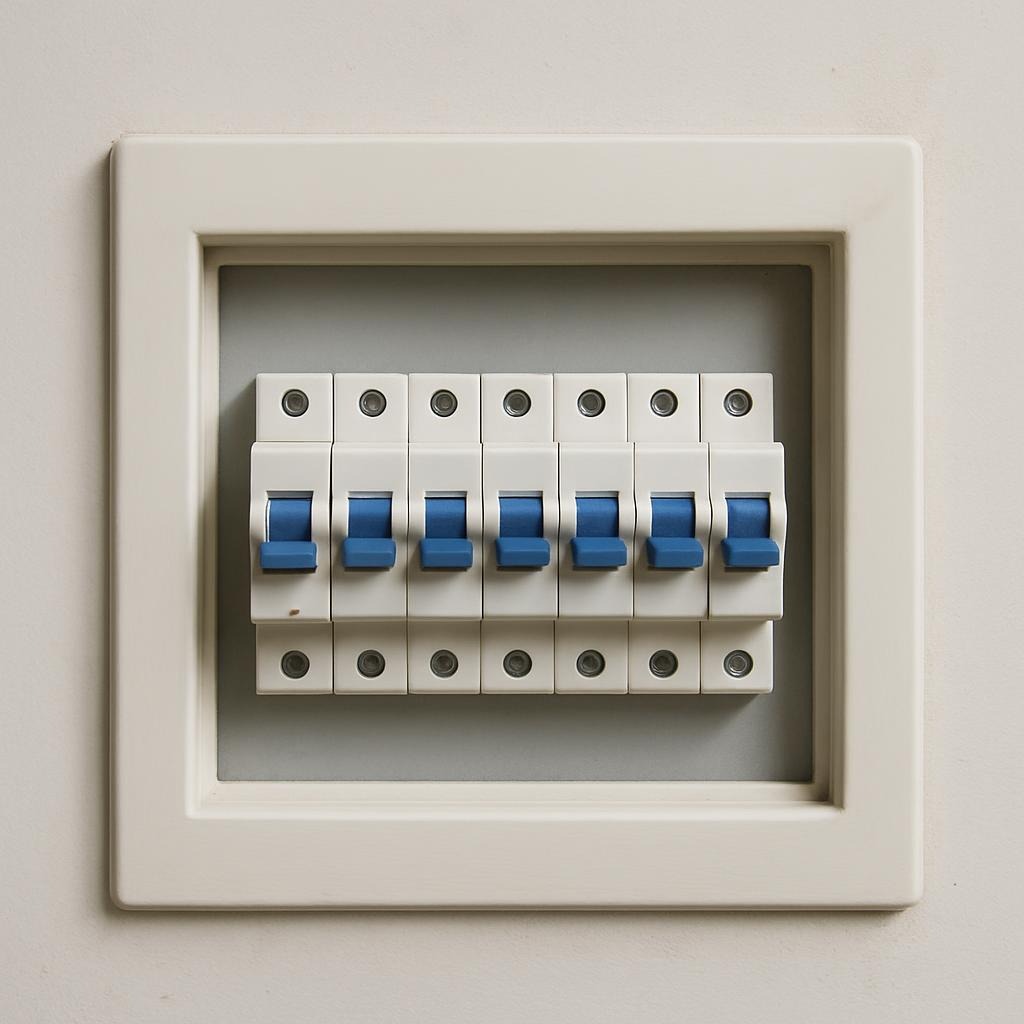

Um quadro de distribuição (ou painel elétrico) é um painel que recebe a energia elétrica da rede pública ou de outra fonte e é distribuído para os diferentes circuitos de uma edificação, protegendo e protegendo dispositivos como disjuntores para evitar sobrecargas e curtos-circuitos. A altura ideal para a sua instalação, conforme as normas técnicas locais, é geralmente entre 1,40m e 1,60m do piso acabado, garantindo fácil acesso para operação e manutenção sem riscos para crianças e visibilidade adequada.
Interruptores

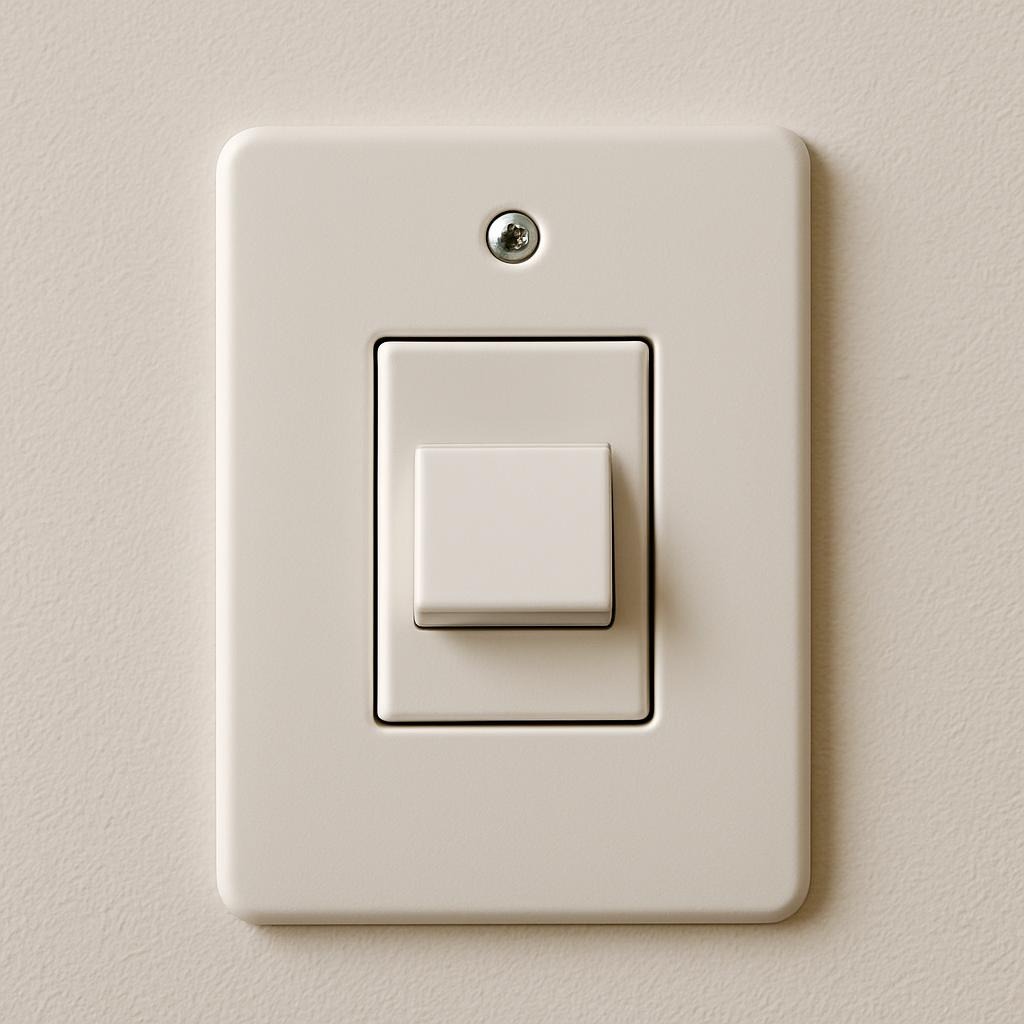

O interruptor é um dispositivo elétrico utilizado para ligar e desligar circuitos elétricos, controlando o fluxo de energia para lâmpadas e outros aparelhos. A altura recomendada para a instalação do interruptor geralmente varia entre 90 cm e 110 cm do piso acabado, facilitando o acesso e o uso confortável.
Tomada (TUG / TUE)

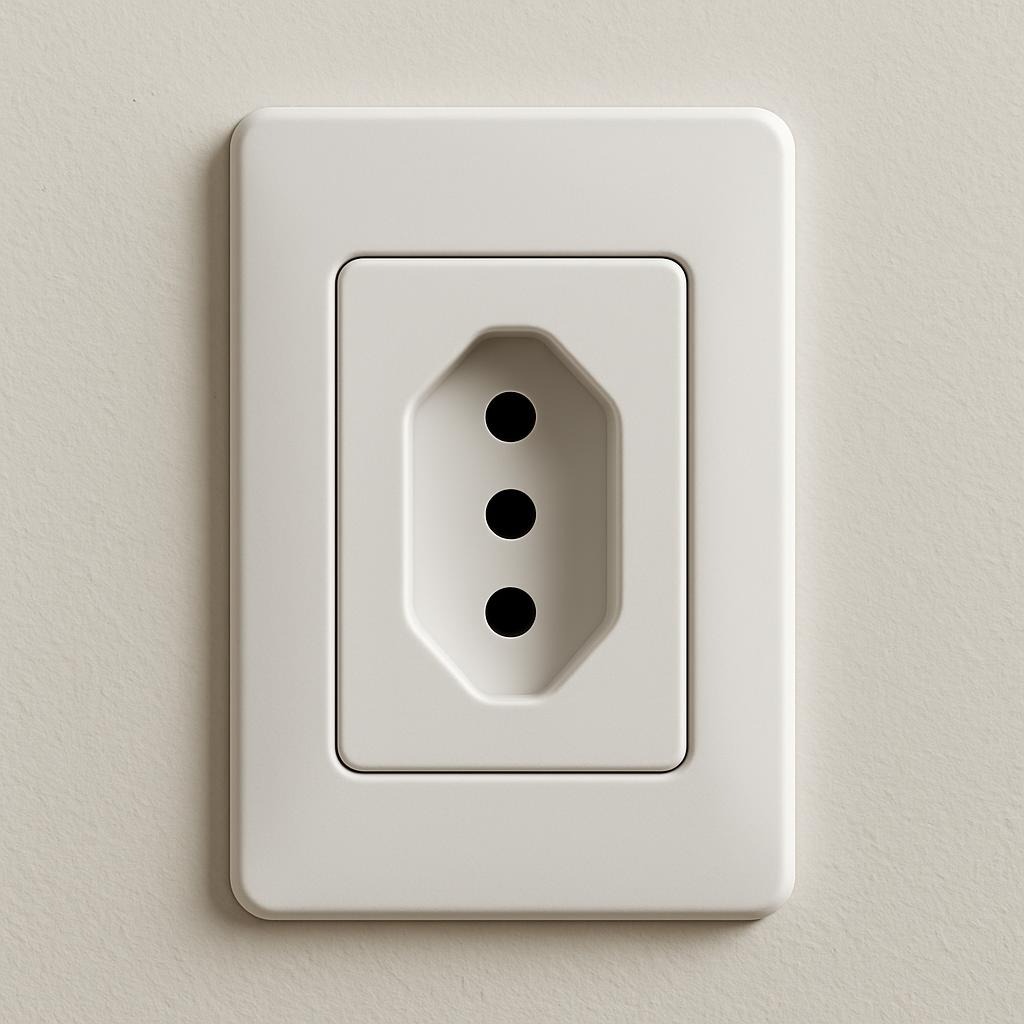

Tomada é um ponto de conexão elétrica instalado em paredes ou superfícies, onde se conectam aparelhos elétricos para receber energia. As alturas recomendadas para a instalação de tomadas variam conforme o uso e o ambiente:
- Tomadas comuns geralmente são instaladas entre 30 cm e 40 cm do chão.
- Tomadas com proteção contra surtos devem seguir normas específicas, mas costumam estar na mesma altura das comuns.
- Tomadas com dispositivo de segurança para crianças podem ser instaladas na mesma altura, mas em locais de difícil acesso para os pequenos, geralmente acima de 1,20 m do chão.
Essas medidas garantem segurança, praticidade e acessibilidade para todos os usuários.
Simbologia

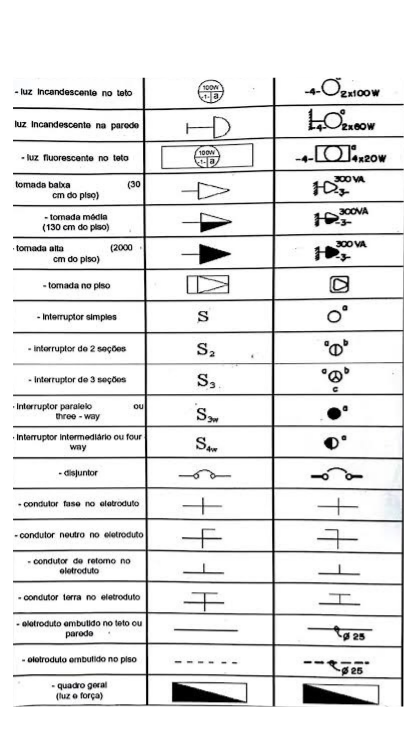

A simbologia em um projeto elétrico é essencial para garantir a clareza e a precisão na comunicação das informações técnicas. Os símbolos elétricos representam componentes, dispositivos e conexões de forma padronizada, facilitando a leitura, o entendimento e a interpretação do projeto por engenheiros, técnicos e eletricistas. Isso torna o processo de montagem, manutenção e inspeção mais eficiente e seguro, evitando erros e falhas. Além disso, a simbologia permite a documentação organizada e universal dos sistemas elétricos, possibilitando que profissionais de diferentes regiões e especialidades possam trabalhar conjuntamente com facilidade.
Padrão de cores
A importância do padrão de cores na instalação elétrica conforme a norma ABNT NBR 5410 está em garantir a segurança, a organização e a identificação correta dos condutores elétricos. O uso padronizado das cores facilita a manutenção, inspeção e reparos, evitando acidentes elétricos e erros na conexão dos circuitos. Além disso, o padrão assegura que profissionais de diferentes locais compreendam rapidamente a função de cada fio (fase, neutro e terra), promovendo a uniformidade e a conformidade com as normas técnicas vigentes.
Na instalação elétrica residencial, segundo a norma NBR 5410, as cores dos fios devem seguir o padrão abaixo:
- Fase (condutor ativo): pode ser vermelho, preto, cinza ou marrom
- Neutro: azul claro
- Terra (proteção): verde ou verde com amarelo
Essas cores ajudam a identificar a função de cada condutor e garantem maior segurança na instalação elétrica.
Dimensionamento de condutores
O dimensionamento de condutores é um processo essencial no projeto de instalações elétricas, que consiste em determinar a bitola adequada dos cabos para garantir segurança, eficiência e conformidade com as normas técnicas. Esse dimensionamento leva em consideração diversos fatores, como a corrente elétrica que o condutor deverá suportar, a queda de tensão admissível, a temperatura ambiente, o tipo de isolamento do cabo, o método de instalação e a capacidade de condução de corrente.
Um dimensionamento correto evita o superaquecimento dos cabos, que pode causar danos ao sistema elétrico e riscos de incêndio, além de garantir o funcionamento adequado dos equipamentos conectados. Para realizar esse cálculo, são utilizadas tabelas e normas técnicas, como a NBR 5410 no Brasil, que fornecem parâmetros para a escolha da seção transversal do condutor.
Além disso, é importante considerar o fator de correção para agrupamento de cabos, a distâncias do circuito e as condições ambientais específicas, como presença de alta temperatura ou ambientes úmidos, que podem influenciar a capacidade do condutor. O dimensionamento adequado contribui para a durabilidade da instalação, segurança dos usuários e eficiência energética do sistema elétrico.
